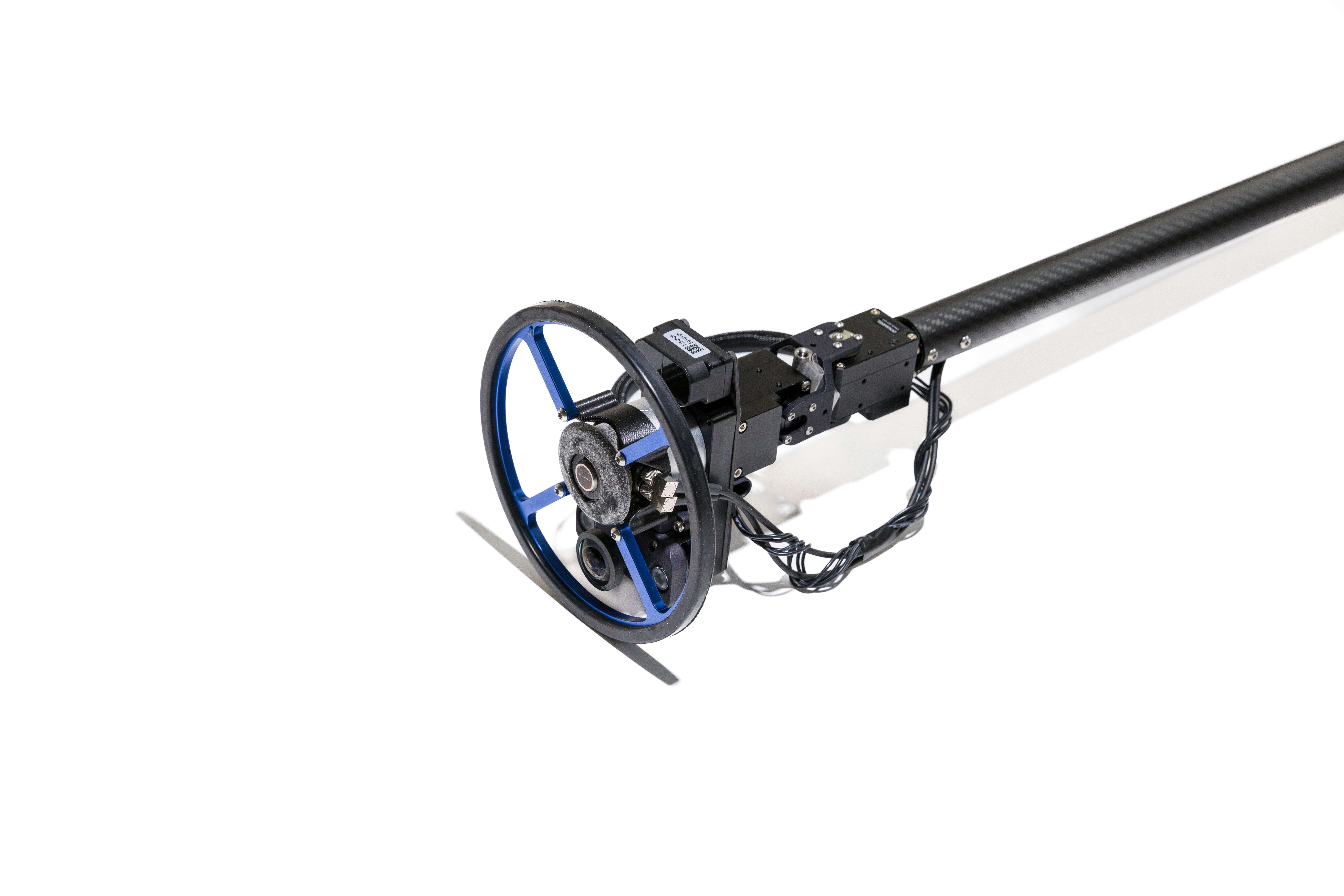

【NEW】フレックスペイロード
超音波探触子を搭載した「SKYGAUGE UT」専用ペイロード。スティック操作で上下左右、あらゆる角度・向きに調節可能（ライト・HDカメラ搭載）。
高所点検を、
もっと速く、もっと安全に
ロープ、足場、高所作業車を使わず、ドローン1機で対象物に接触して超音波板厚計測。「SKYGAUGE」は、点検現場の常識を変える“接触型”の点検作業用ドローンです。
日鉄物産はSKYGAUGE Robotics社の国内総代理店です。
導入・課題認識
日本の設備保全を次のステージへ
高所点検の現場は、いま3つの課題に同時に直面しています。

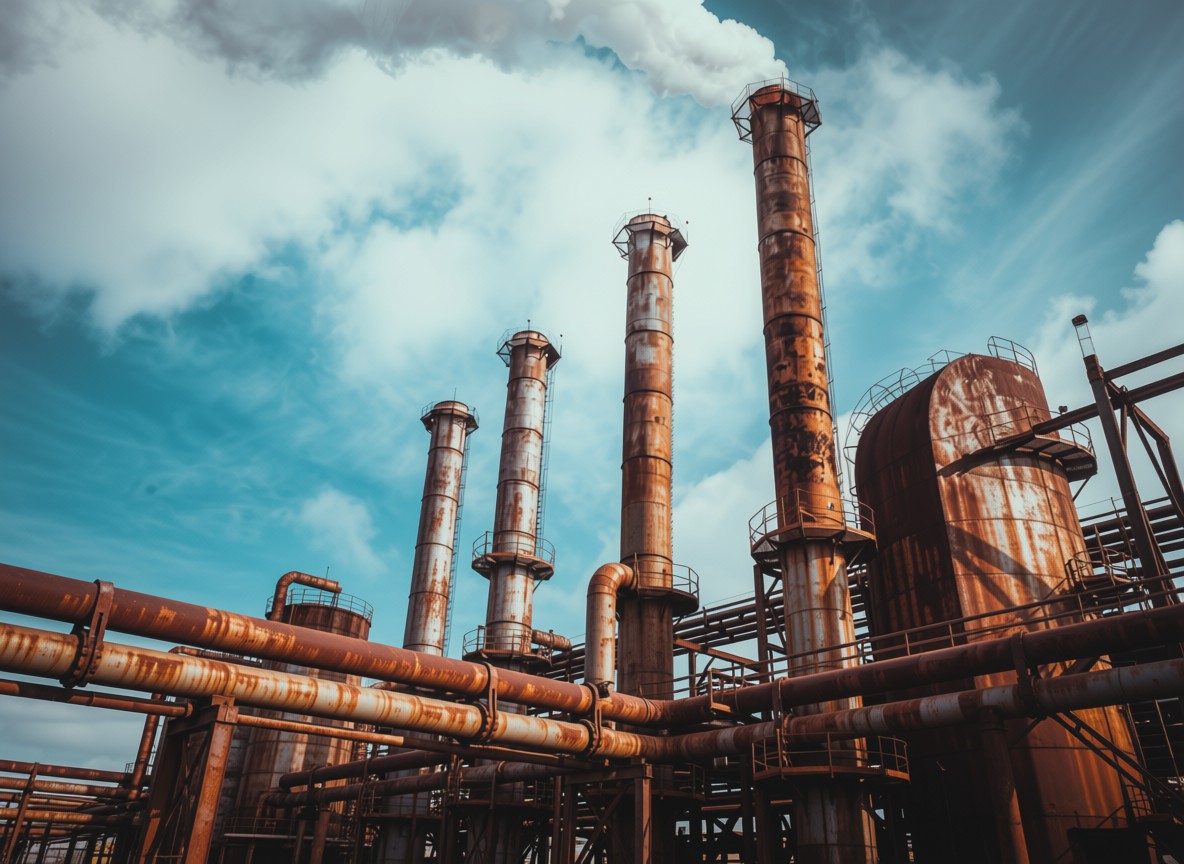

高経年化する社会インフラ
高度経済成長期に整備された設備の多くが更新時期を迎えています。
深刻化する人手不足
熟練検査員や高所作業員の減少は深刻なペースで進んでいます。
高まる安全要求
従来の点検方法では、墜落や転落のリスクが高く、問題視され続けています。
これらを「」が解決します
製品概要

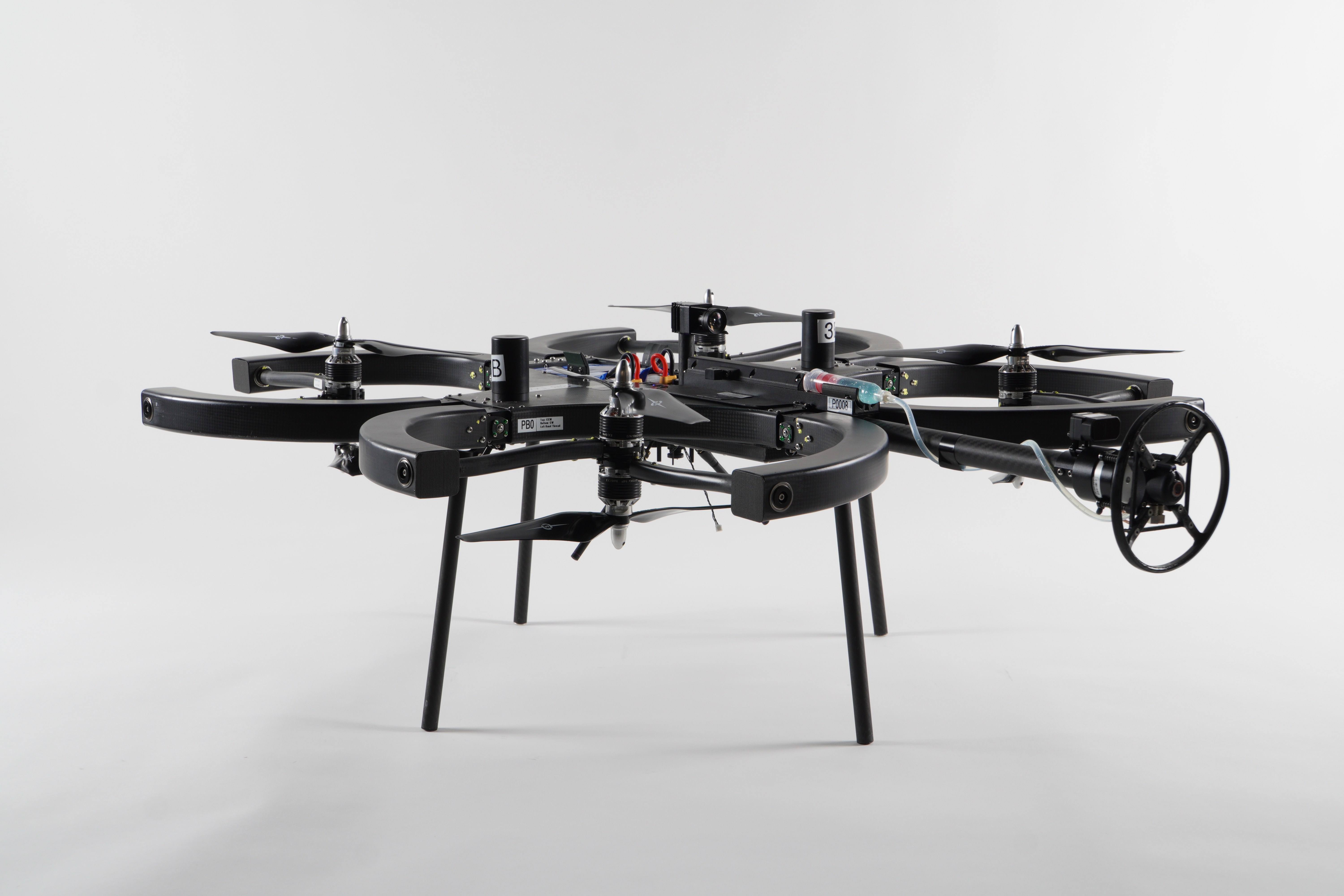

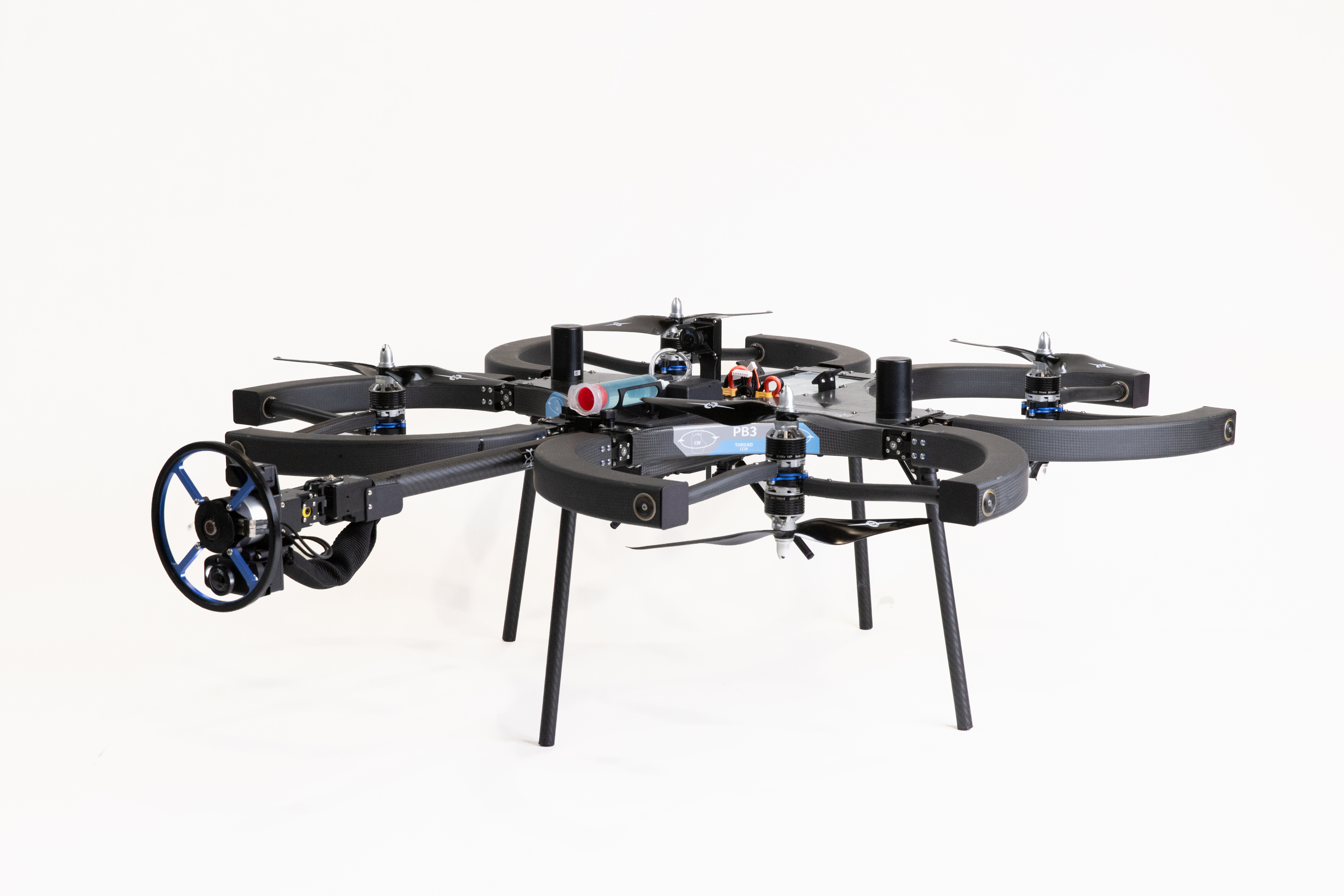

「SKYGAUGE」とは
ローターの推力ベクトルを傾けて飛行する独自設計の接触型点検作業用ドローン。
「SKYGAUGE UT」には超音波プローブを搭載し、熟練検査員と同等の精度で対象構造物の板厚を計測します。
スラストベクタリング機構
8つのチルト式ローター、プロペラにより推力の方向を精密に制御。検査対象物に対して安定し接触、姿勢維持が可能。
トルクセンサ搭載 プローブ
トルクセンサフィードバックシステムによりプロペラ調整、推力ベクトルを制御し接触圧を自動制御。
アングルフライト
機体や自在に方向を変えられるフレックスプローブを任意の向き・角度に傾けて飛行可能。斜面・天井・湾曲面など形状を問わず360°アクセス。
各種ペイロード
「SKYGAUGE」のペイロードはモジュール式のため、点検用途に応じて様々な種類のペイロードを搭載可能です。

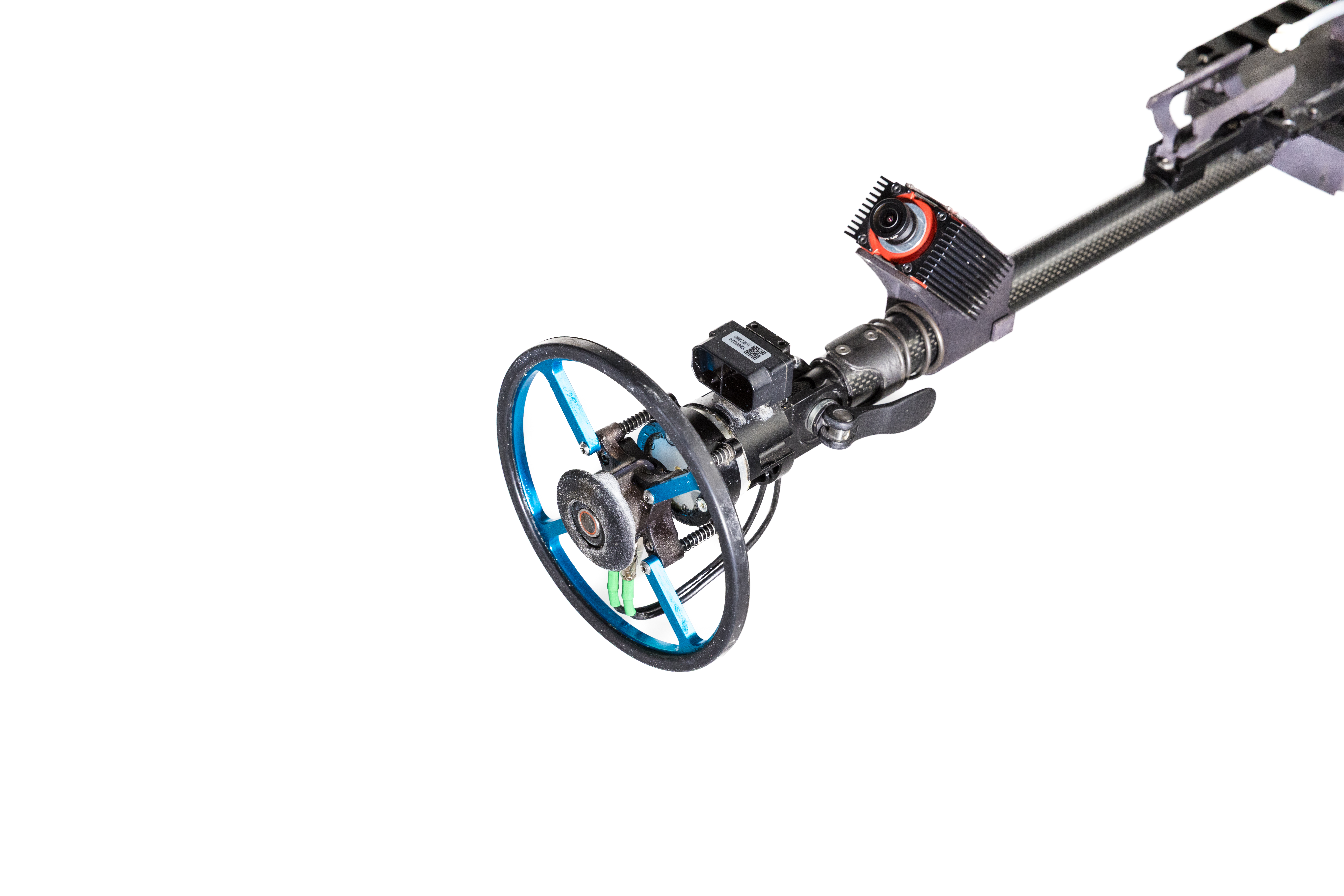

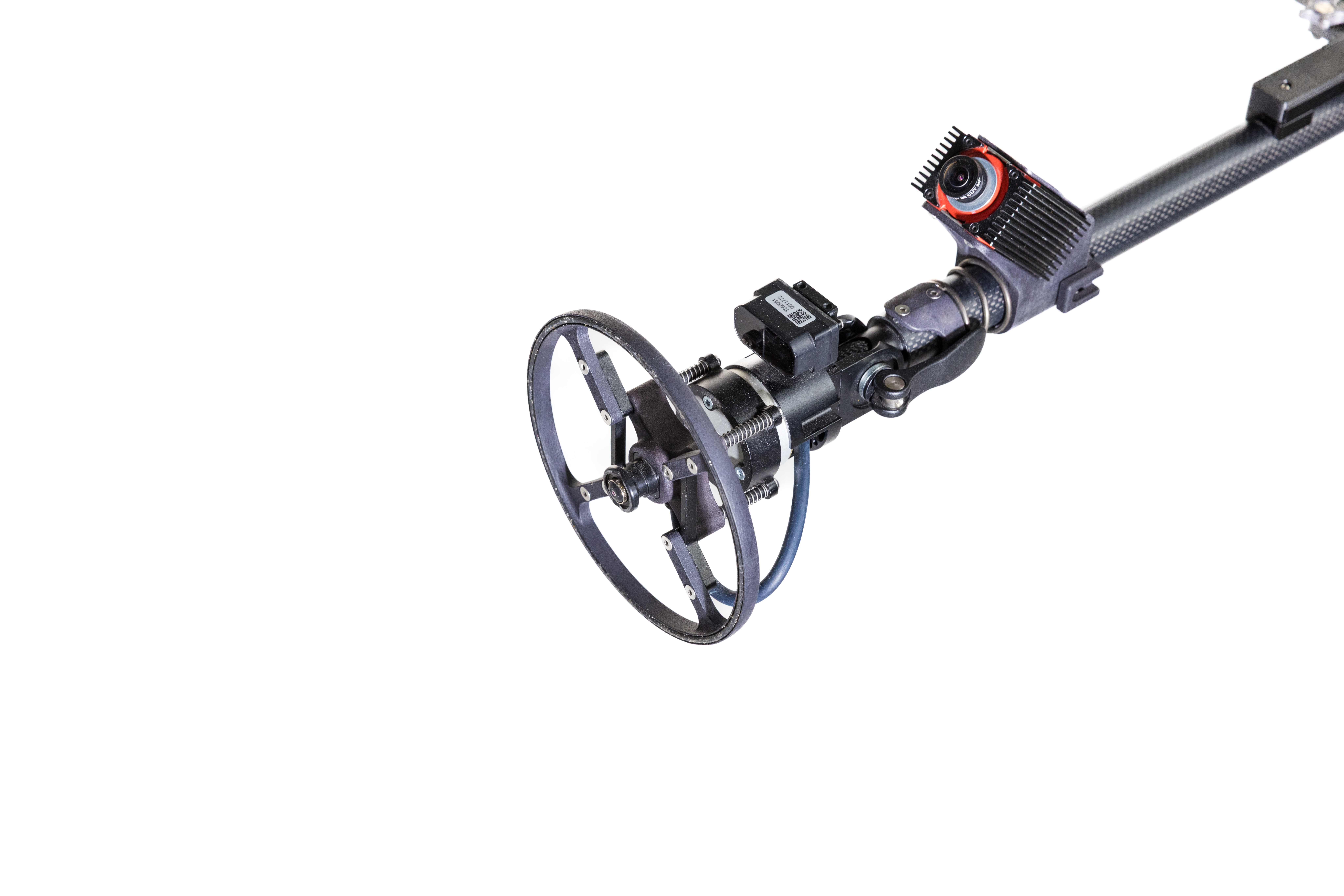

塗膜厚測定(DFT)ペイロード
金属やアルミ、銅にコーティングされた塗膜厚を測定。最大5mm (220mils)の膜厚を高精度で計測可能。

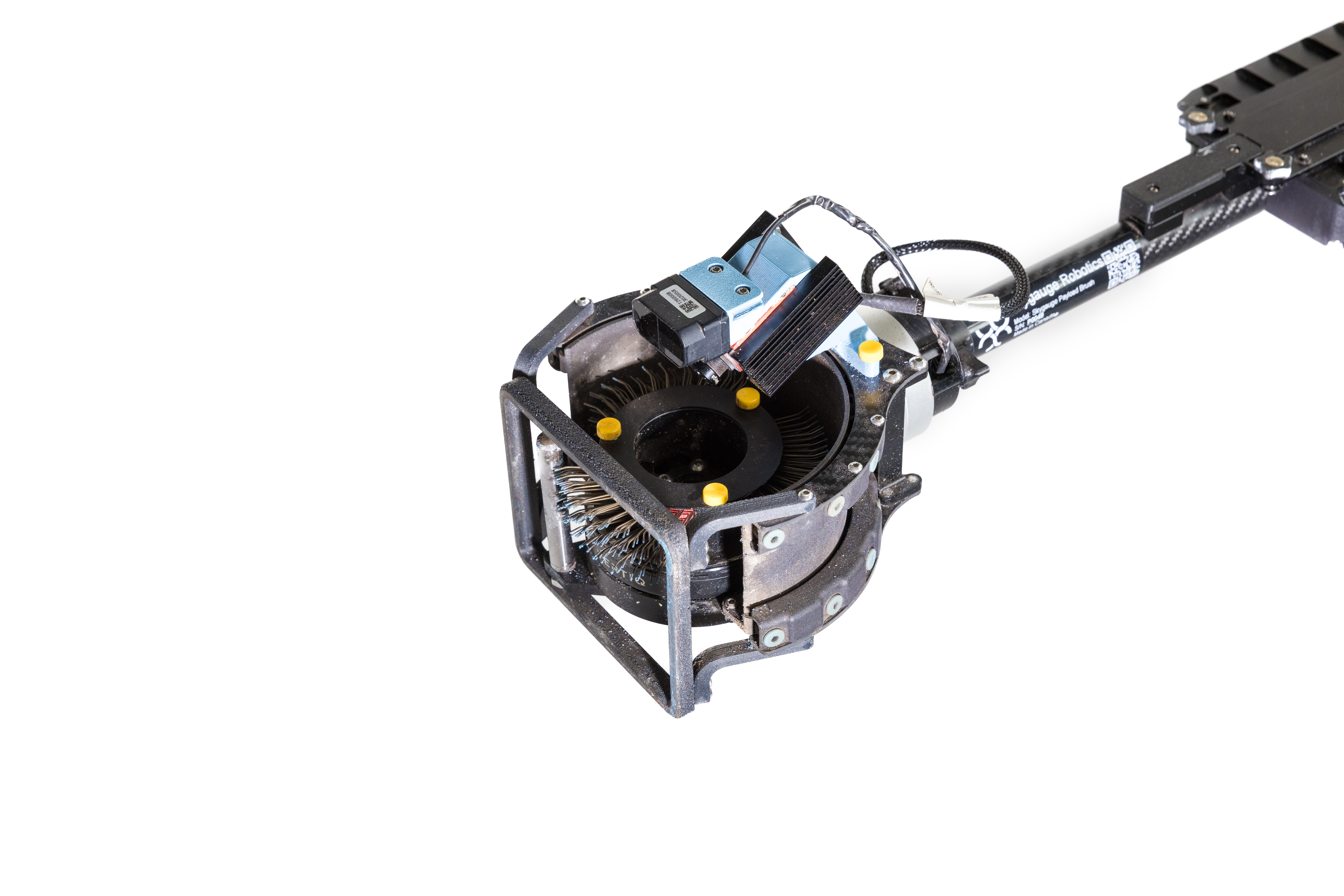

錆除去・表面処理用ブラシペイロード
MontiPower社との共同開発でブリストルブラスター®をペイロードに搭載。点検作業前の前処理（塗膜・錆や汚れ処理）やタッチアップペイント前の下地処理まで対応可能。

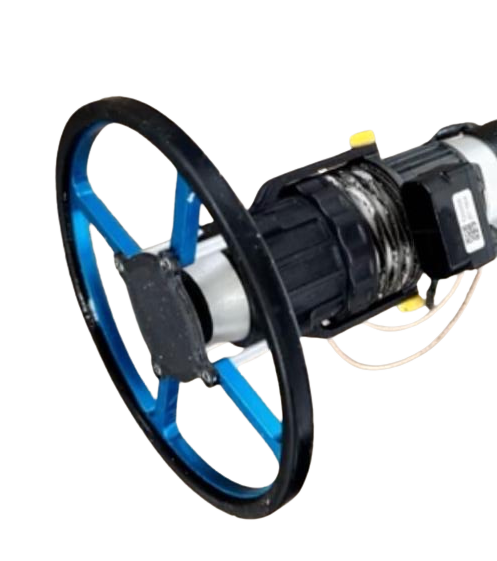

EMATペイロード
非接触式の電磁超音波探触子を搭載したペイロード。通常のUT探触子では計測が難しい、錆や腐食表面の上から板厚を計測可能。

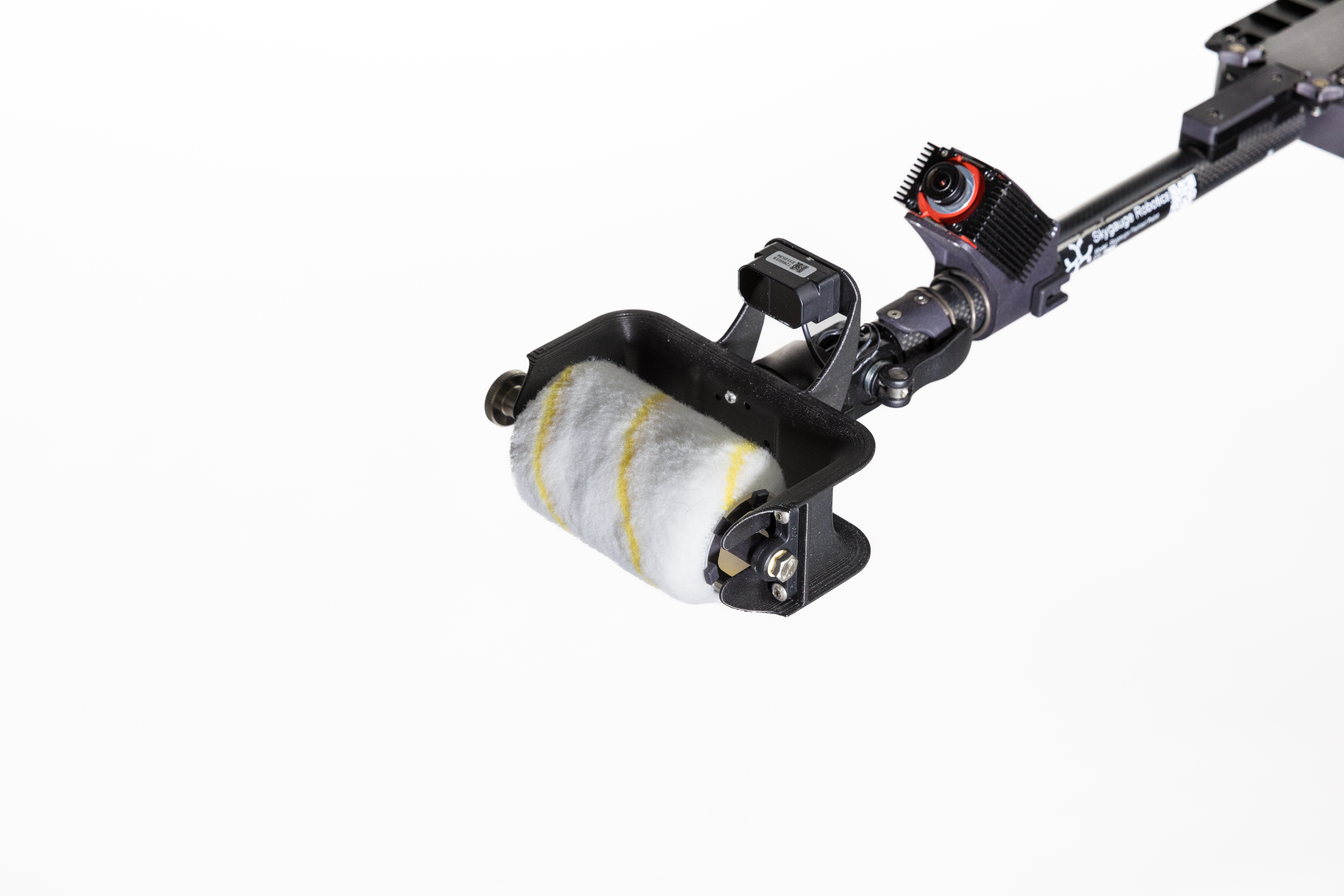

塗装用ペイロード
タッチアップペイントや点検前作業で素地を出した部分の再塗装に最適。
特徴・機能
選ばれる、6つの理由
検査の在り方を根本から変える、「SKYGAUGE」の優位性。
屋外環境に強い
屋外環境でも高い操作性
独自のスラストベクタリング機構・制御により、屋外環境下でも安定した飛行で接触点検作業が可能。
360° 自由自在にコンタクト
アングルフライト
飛行中、対象物に応じて垂直面、斜面、天井あらゆる角度に機体、プローブを傾けて垂直接触し、自立制御。形状を問わず、検査が可能。
作業開始までに15分
足場設置に掛かる作業時間をゼロに
現場に着いてから飛行開始まで最短15分。これまで足場設置作業に掛かっていた作業時間を無くし、ダウンタイムを必要最小限に。
足場・高所作業車不要
ダウンタイム、費用を大幅削減
高所作業に不可欠だった足場や高所作業車が不要になり、点検工事費・時間を大幅削減。また高所点検における安全性を確保。
高い操作性
複雑な操作は一切ありません
対象物へのコンタクトも簡単操作。プローブ先端に搭載しているライダーにより対象物との距離を計算し、2m以内の距離で狙った対象へワンボタンで自動アプローチ。
モジュール性
様々なペイロードオプションを提案
ペイロードはモジュール式のため、UTペイロードだけではなく、塗膜厚やブラシなど様々な作業を「SKYGAUGE」1台で対応可能。
用途・活用シーン
どんな構造物も、形を問わず
アングルフライトにより、高所の壁面から屋内外の構造物まで幅広く対応します。

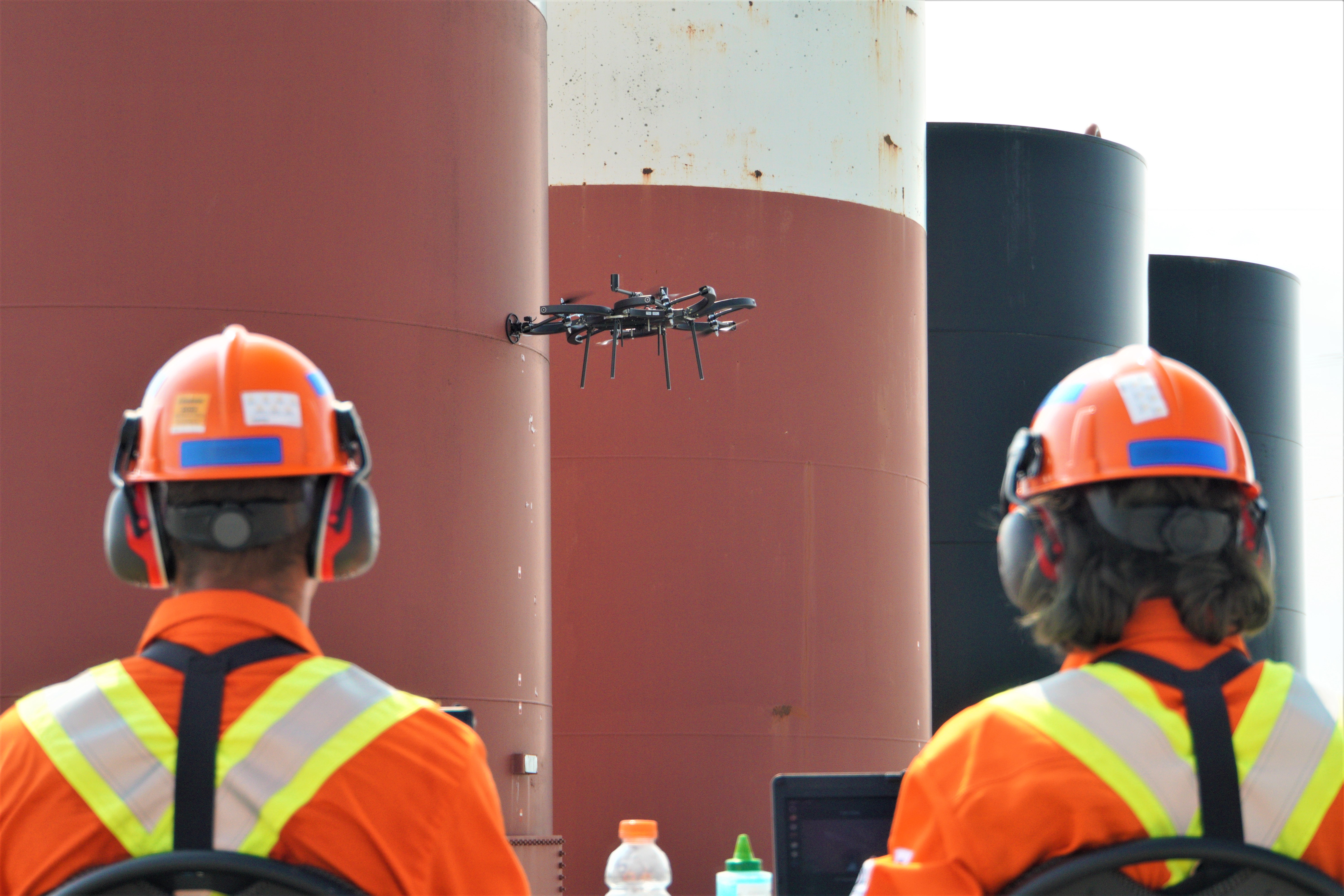

大型貯蔵タンク・ガスホルダー

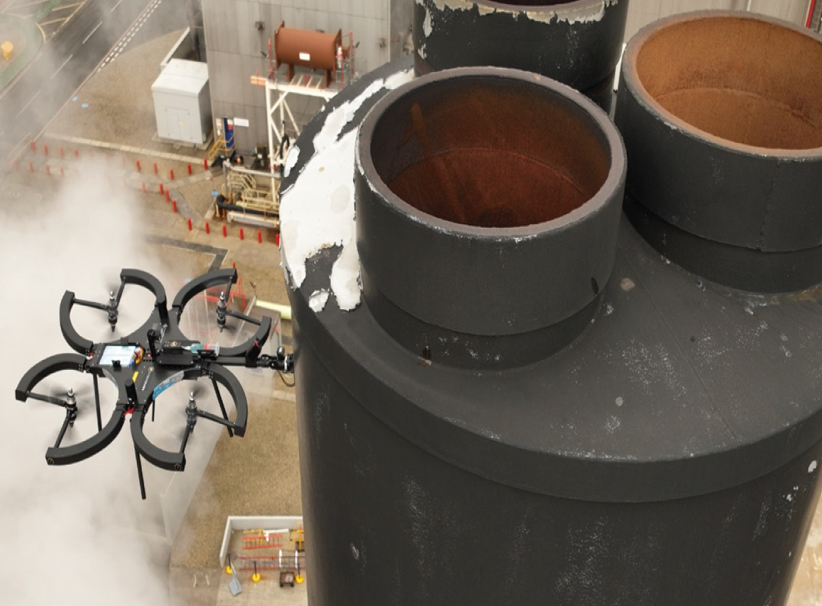

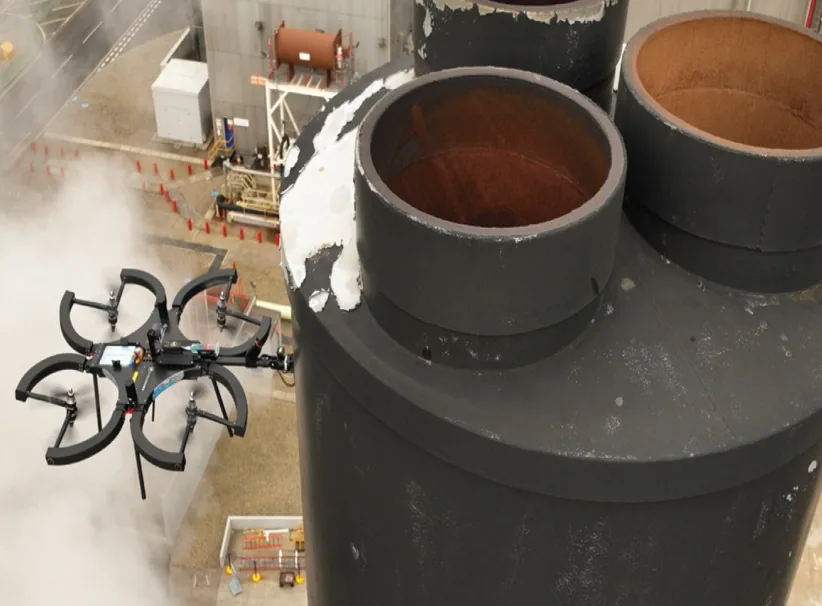

煙突・フレアスタック

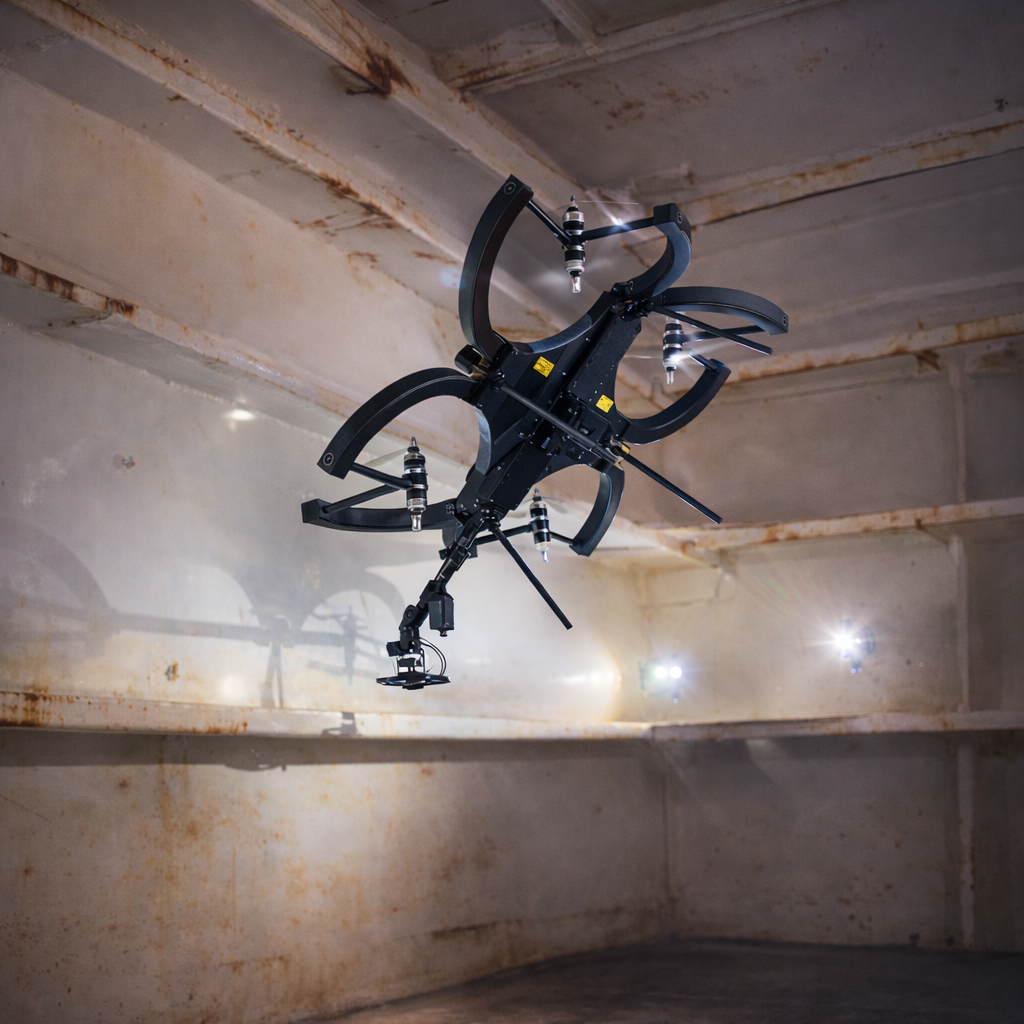

バラストタンク内部（非GNSS環境対応）

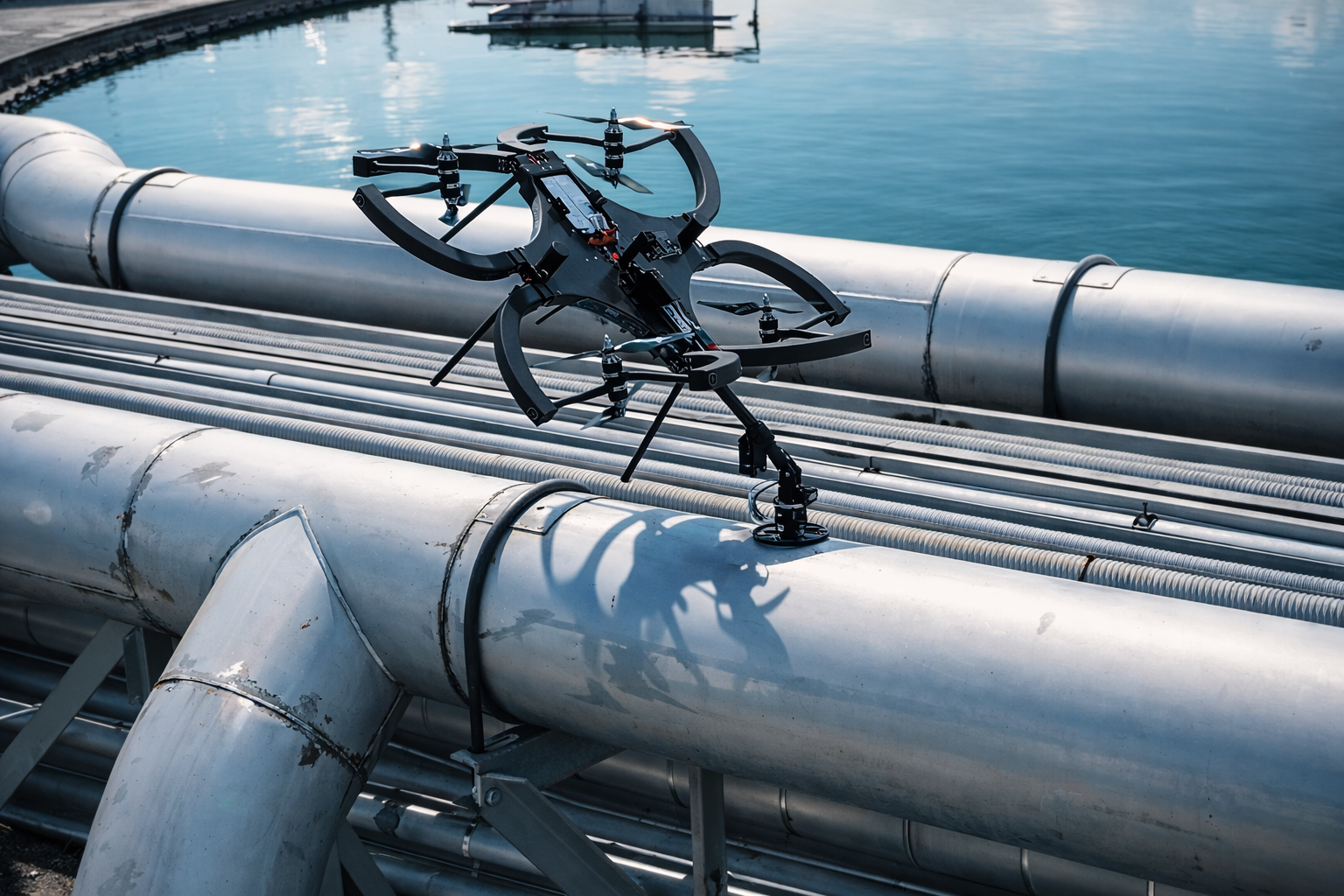

プラント配管・ダクト
仕様・スペック
主な仕様
MAKER / MODEL
SKYGAUGE Robotics / SKYGAUGE UT
- 原産国
- カナダ
- 構造
- X8 同軸スラストベクタリング
- 展開時寸法
- 110 × 90 × 38 cm
- 折畳時寸法
- 58 × 58 × 38 cm
- 機体重量
- 5 kg
- 最大離陸重量
- 8 kg
- 飛行時間
- 8分または12分
- GNSS
- Dual GPS + GLONASS + BeiDou + Galileo
- 動作温度
- -20°C 〜 50°C
- 最大ホバリング角度
- 45°（ピッチ/ロール）
- ホバリング精度
- ±2.5 cm（屋内外）
- 最大耐風性能
- 25 ノット（約13m/秒）
ソフトウェア
計測から報告書まで、ワンクリック
ドローンが取得した A-scan 波形は専用ソフトで自動解析・集計。
レポートも自動で生成可能。
01
自動データ取込
フライト後、記録した計測データを専用ソフトへまとめて取り込み。
02
写真付きで比較・確認
計測箇所を写真とあわせて記録。過去の状態と写真付きで見比べ、変化を容易に確認可能。
03
その場でデータ内容を確認
点検後すぐにレポート内容を確認可能。結果を現場で確認、共有可能。
04
レポート自動生成
点検レポートをワンクリックで生成。作業を大幅に効率化。

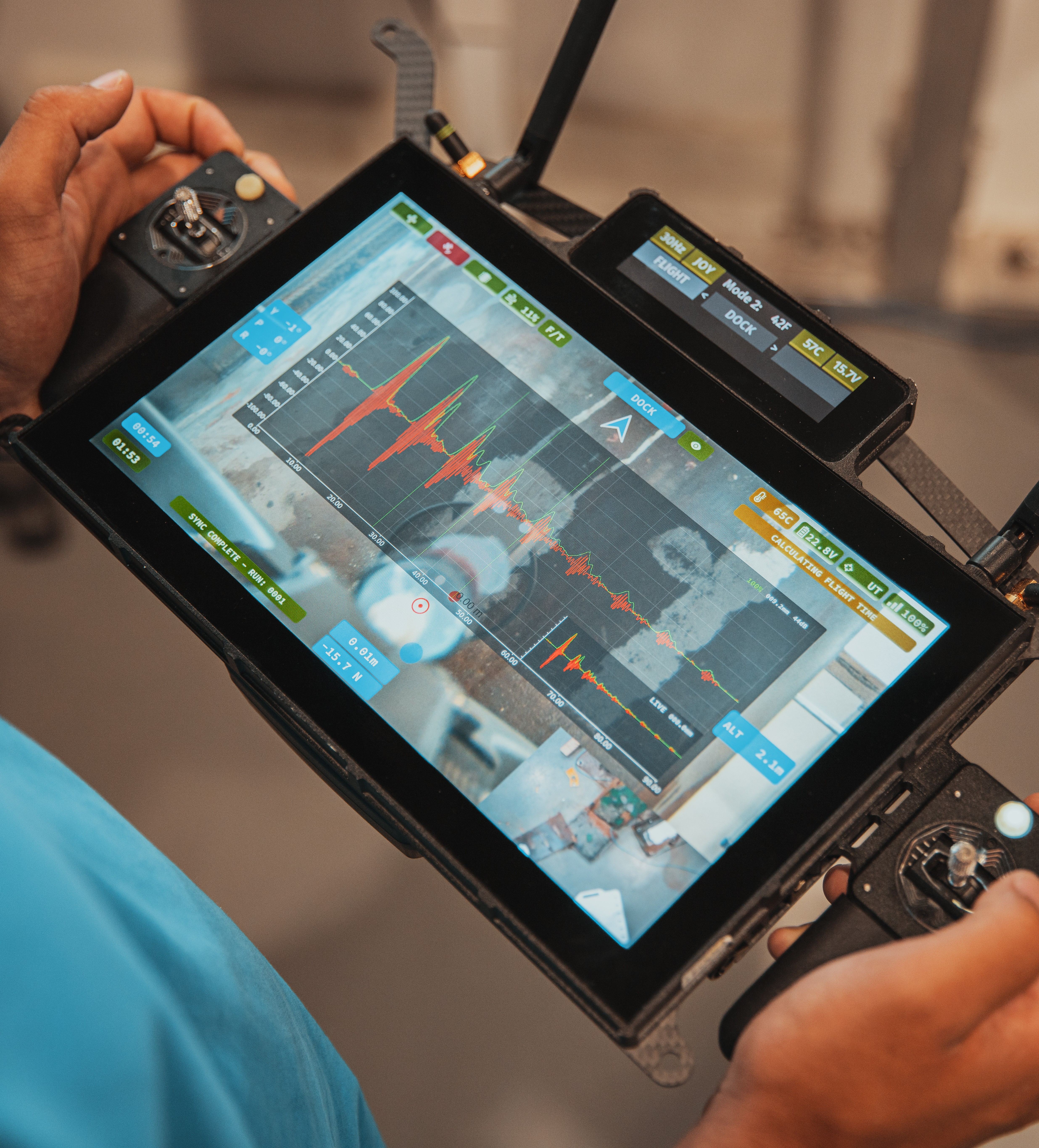

SKYGAUGE専用プロポ
フライト中にA-scan波形とライブ映像をリアルタイム表示。その場で計測内容の判定が可能。

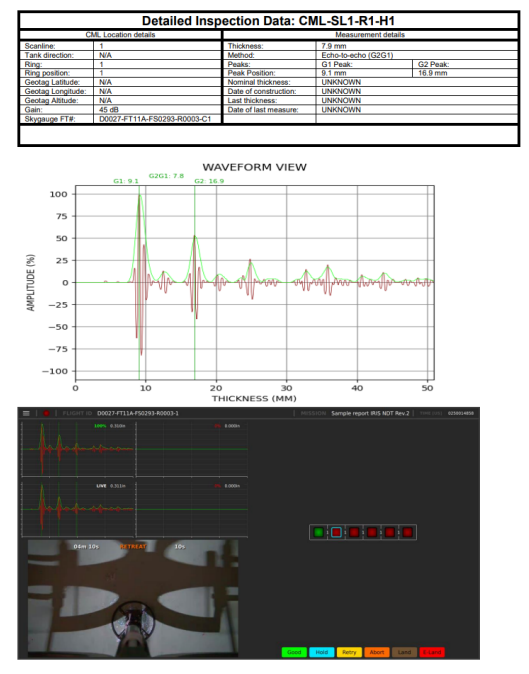

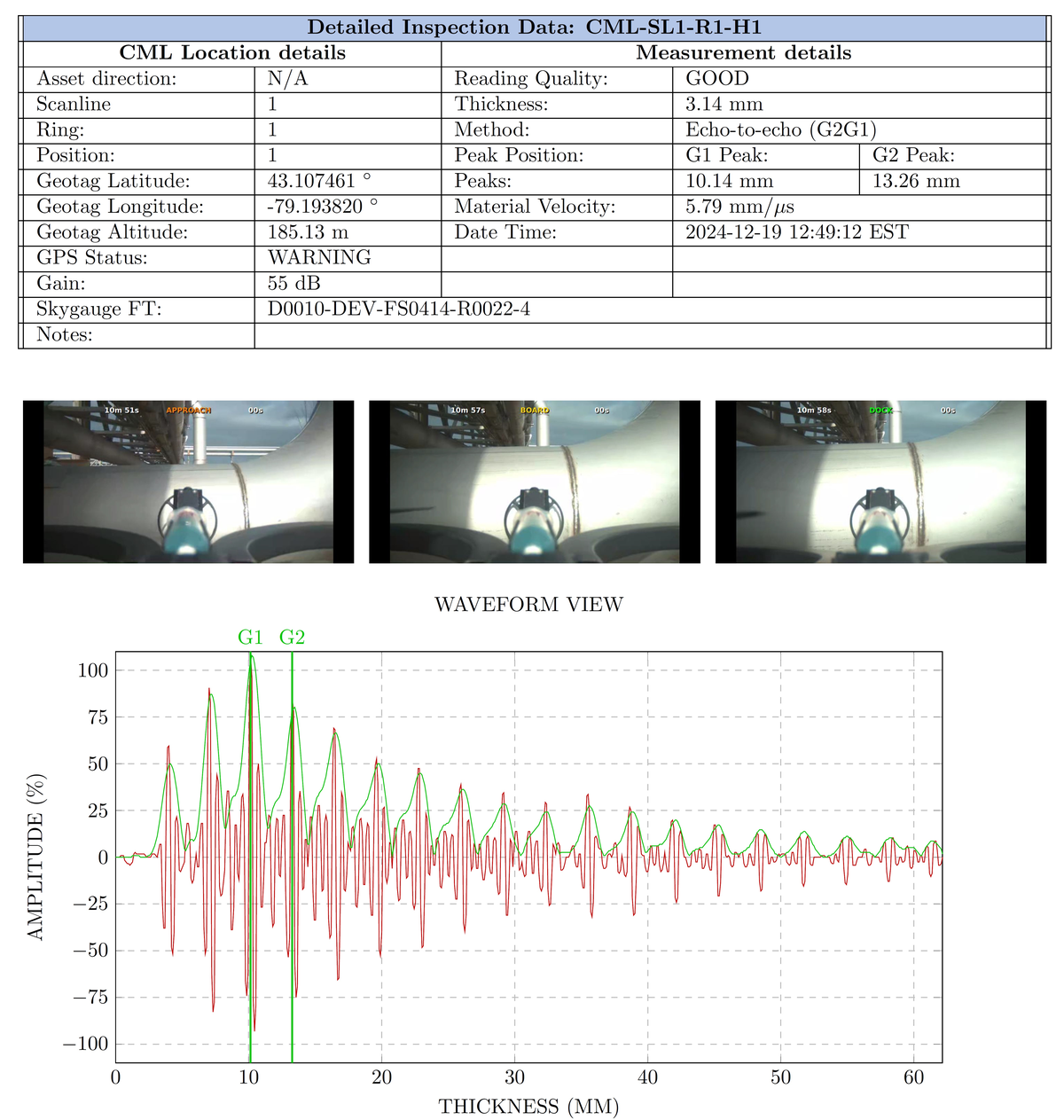

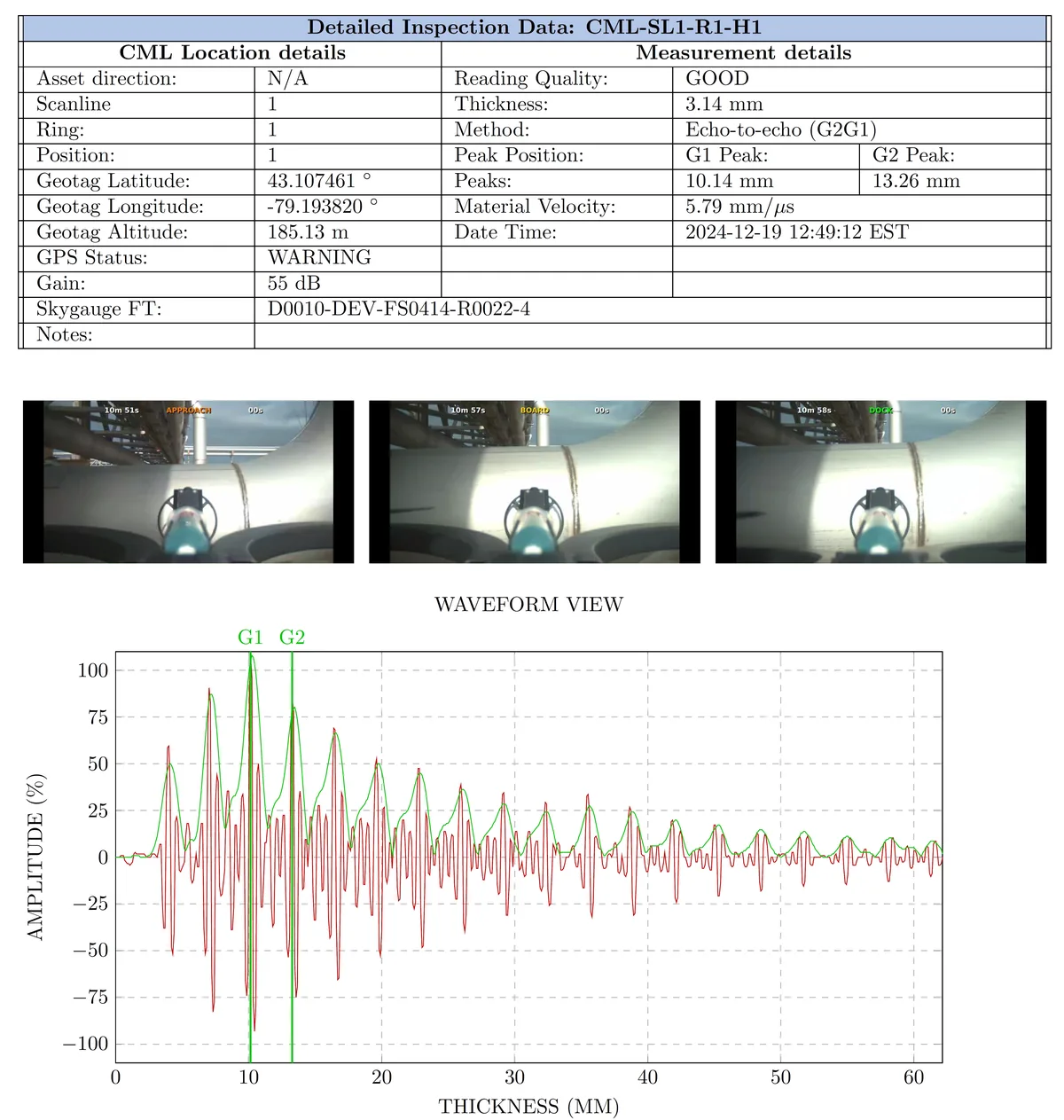

INSPECTION REPORT
点検レポートを自動生成
A-scan波形・板厚計測値を写真とあわせて１つのレポートに集約。
点検後はその場で内容を確認でき、そのまま提出できる形式で出力します。
- 波形と板厚の計測結果を記録
- 計測箇所を写真とあわせて確認
- レポートをその場で確認・共有
導入の流れ
お問い合わせから運用まで
-
01
お問い合わせ
フォームよりご連絡。担当よりヒアリング日程のご案内。
-
02
ヒアリング・デモ
点検対象・運用環境のヒアリングと、ご希望に応じたデモフライトの実施。
-
03
お見積もり
購入・リースなど最適なプランのご提案。
-
04
ご契約・パイロット研修
ご契約後、3〜5日間の操縦トレーニングの受講（カナダメーカートレーニングセンター、お客様サイトまたは弊社指定の施設）。
-
05
運用開始
機体・コントローラ・PCの納品から運用開始までのご支援。
-
06
アフターサポート
運用アドバイス、ソフトウェア更新・機体定期メンテナンスの継続提供。
販売・サポート
購入・リース・デモ
ご利用形態に応じて柔軟なプランをご用意しています。機体メンテナンスはお問い合わせください。
